M04系列USB升級固件說明
發布時間: 2019-08-15 文章出處: 本站
1、M04系列USB升級固件說明
1.1 U盤內新建“M04”文件夾，存入M04-Logo.bmp（分辨率800*480）或者M(jìn)04-Upload.gm文件，將U盤插上儀表的USB端口，在主顯示界面停止?fàn)顟B(tài)下，則自動會彈出“系統提示”對話框，提示“按鍵:1-更新固件2-更新開機界面”。
如下所示

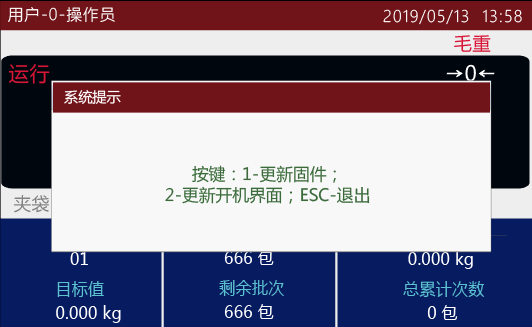

圖1系統提示框
1.2 按系統提示選擇按鍵1。則系統提示框內容會變成“是否要進行固件更新!”。
如下所示

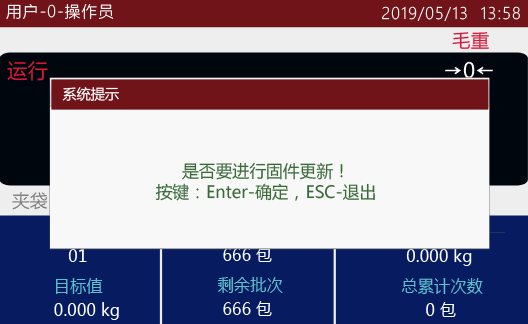

圖2系統提示框
1.3 按確認鍵，如果沒有固件文件會提示”沒有新固件，請重新選擇!按鍵：1-更新固件，2-更新開機界面”，如果沒有按12鍵，會提示”沒有選擇文件,請重新選擇!按鍵：1-更新固件，2-更新開機界面”，有則開始固件更新過程，此時不允許斷電或拔出U盤。

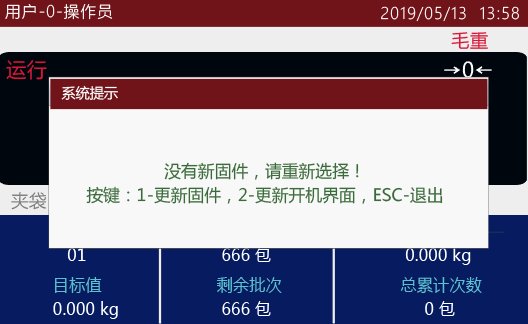

圖3 沒有選擇文件提示

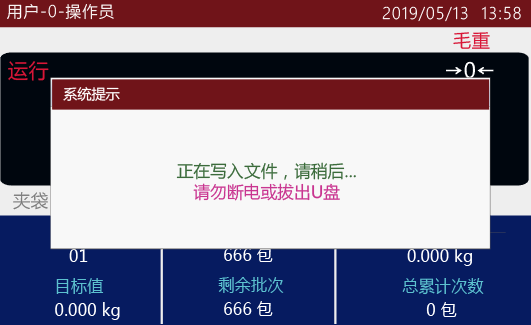

圖4正在寫入文件提示
1.4 更新完成儀表會自動重啟。

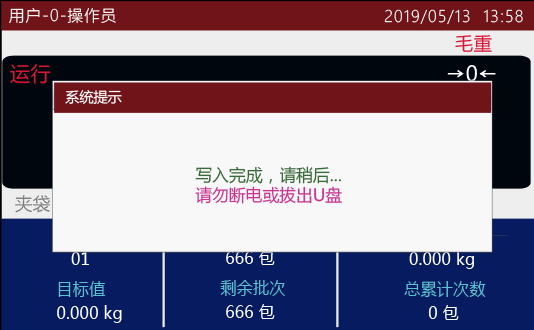

圖5更新完成提示
