技術講堂|稱重儀表通訊故障排查知識

作為一名合格的杰曼稱重儀表售后技術人員，稱重儀表在遇到故障時，應能迅速查明故障原因，并合理正確的處理故障點。稱重儀表如何進行故障排除呢？接下來給大家講下稱重儀表通訊故障排查的小知識：

1、稱重儀表產生通訊故障原因

▲稱重儀表產生故障的原因

產生通訊故障的原因主要分為以下3種：

1) 通訊線接線錯誤；

2) 通訊串口COM端口選擇錯誤；

3) 稱重儀表參數設置（包括從機號、通訊方式、波特率、數據格式、校驗位等）與上位機參數設置不一致；為方便進行上述問題的排查，推薦使用Modbus-Poll軟件進行通訊測試。這里提供兩個不同操作系統的的Modbus-poll軟件，一個32位，一個64位的。用戶可根據自己的操作系統按提示進行安裝。

2、所需要的器材

▲所需要的器材

桌面上擺放的是后續需要使用的器材：

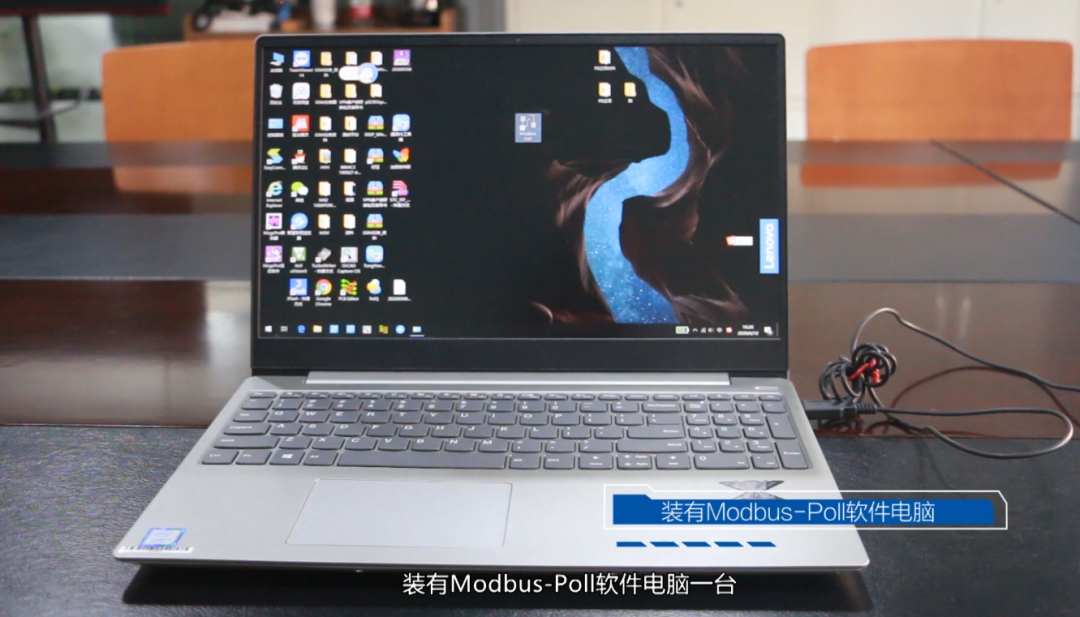

1) 裝有Modbus-Poll軟件電腦一臺；

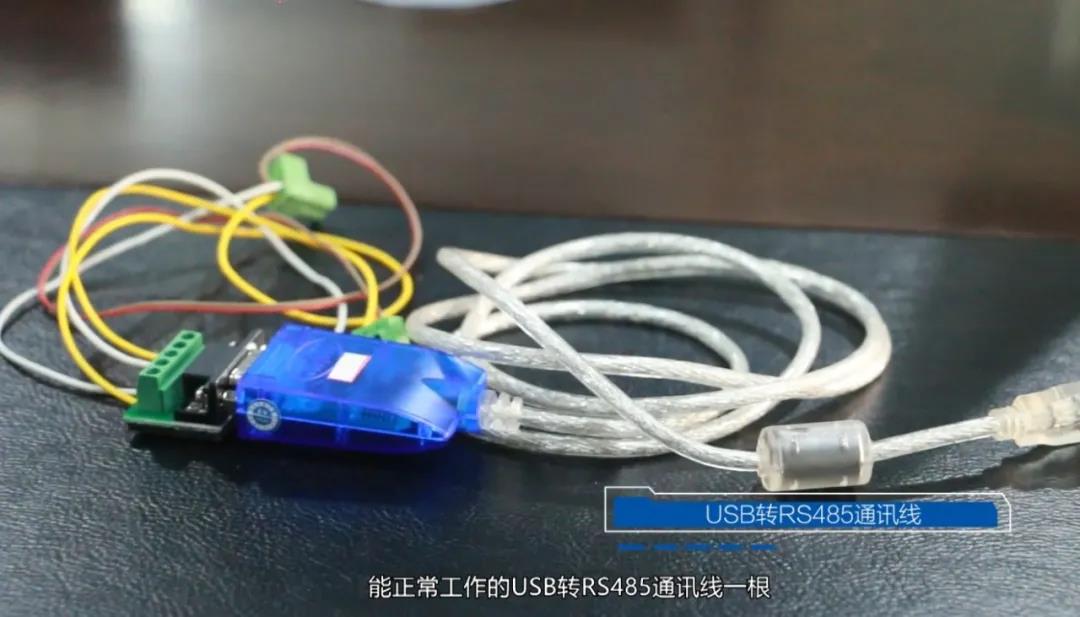

2) 能正常工作的USB轉RS485通訊線一根（有的電腦需要安裝RS485驅動）；

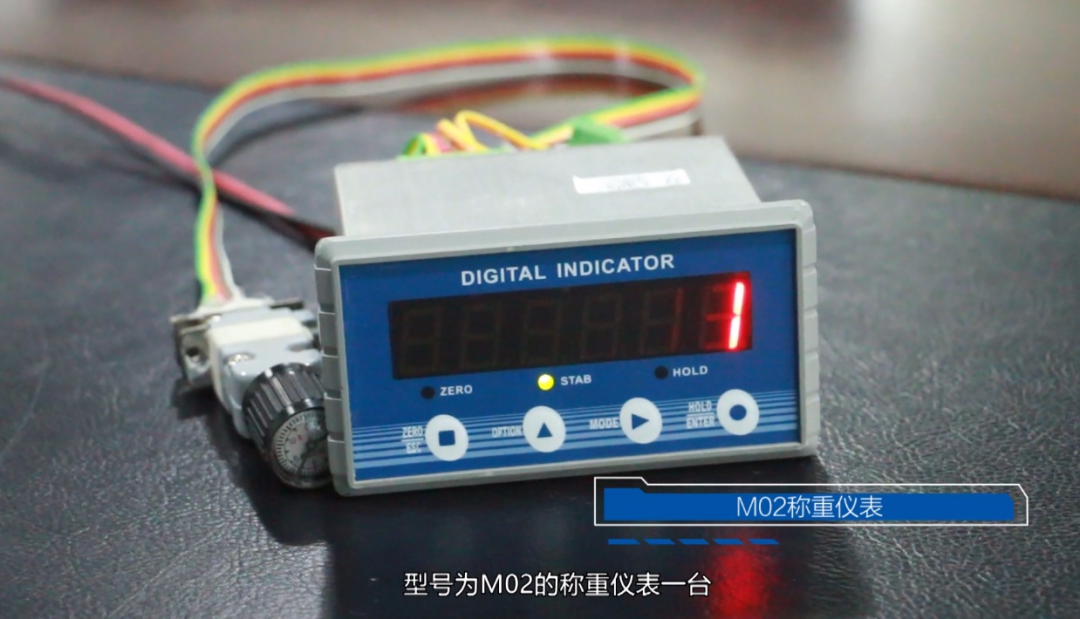

3) 型號為M02的稱重儀表一臺；

3、稱重儀表通訊故障排查方法

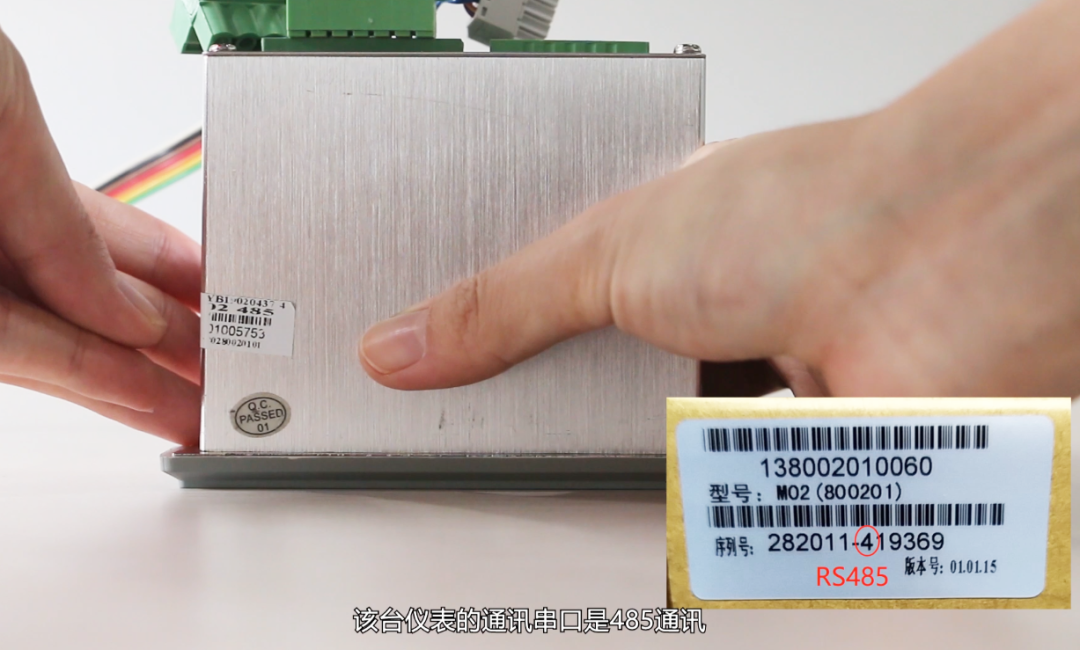

3.1首先確認通訊線接線是否正確首先需要確認稱重儀表串口是RS485還是RS232，可通過查詢儀表標簽得知。經過查詢這臺稱重儀表串口是485通訊的。

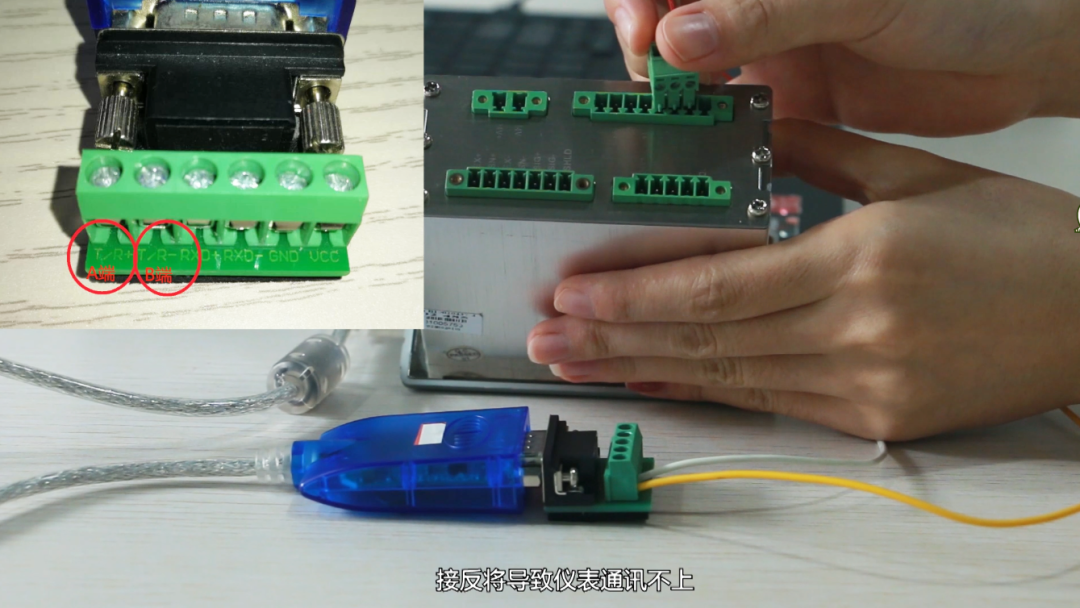

把USB轉485通訊線的485端接在儀表的通訊端子上，需要注意的是通訊線的AB端要對應儀表的AB端，接反將導致儀表通訊不上。

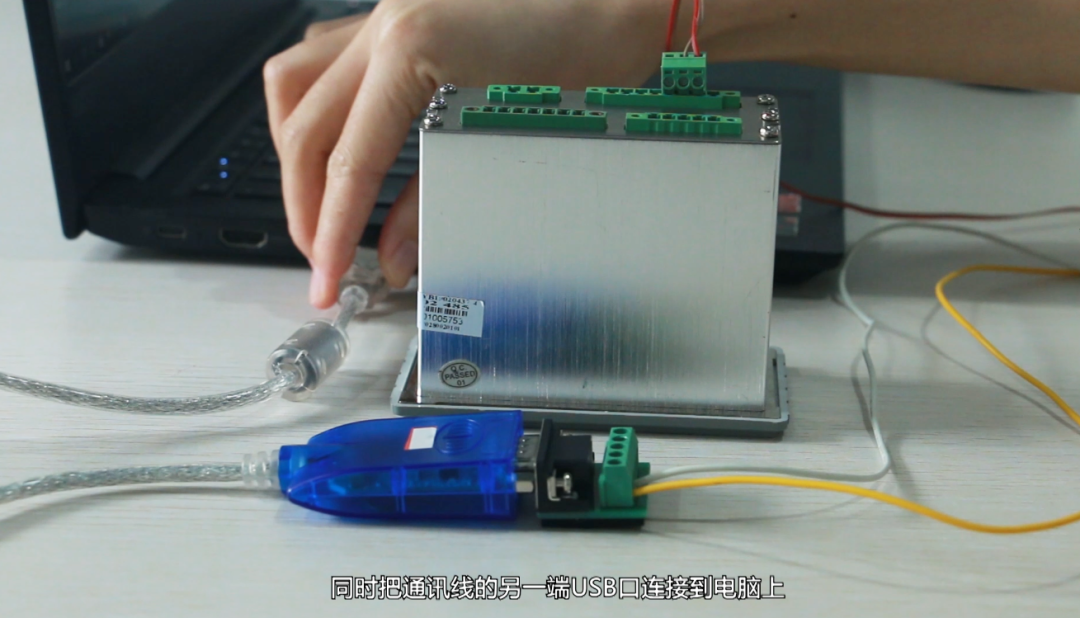

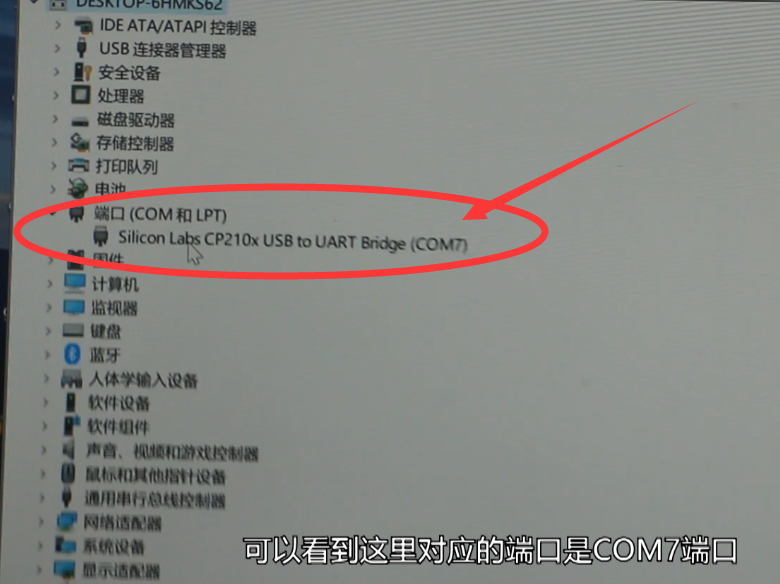

同時把通訊線的另一端USB口連接到電腦上，這時需要打開電腦控制面板中的設備管理器查看485串口對應的端口號是哪一個，可以看到這里對應的端口是COM7，要記住這個端口號，在連接modbus通訊時，需要選擇COM7端口，若沒有選上485對應的端口號,也會導致通訊連接失敗。

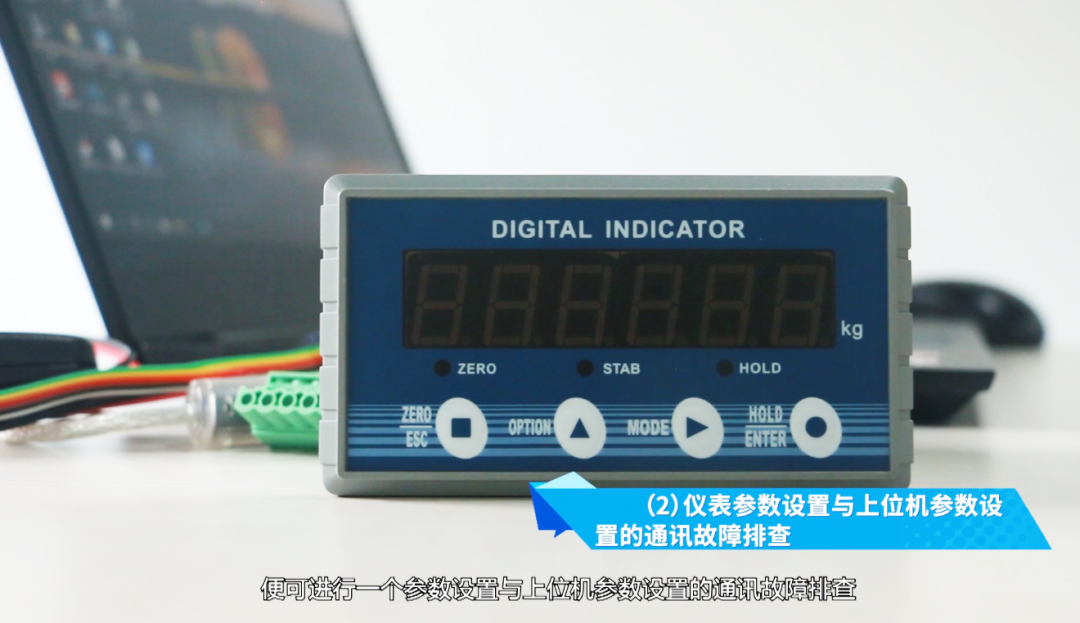

3.2稱重儀表參數設置與上位機參數設置的通訊故障排查

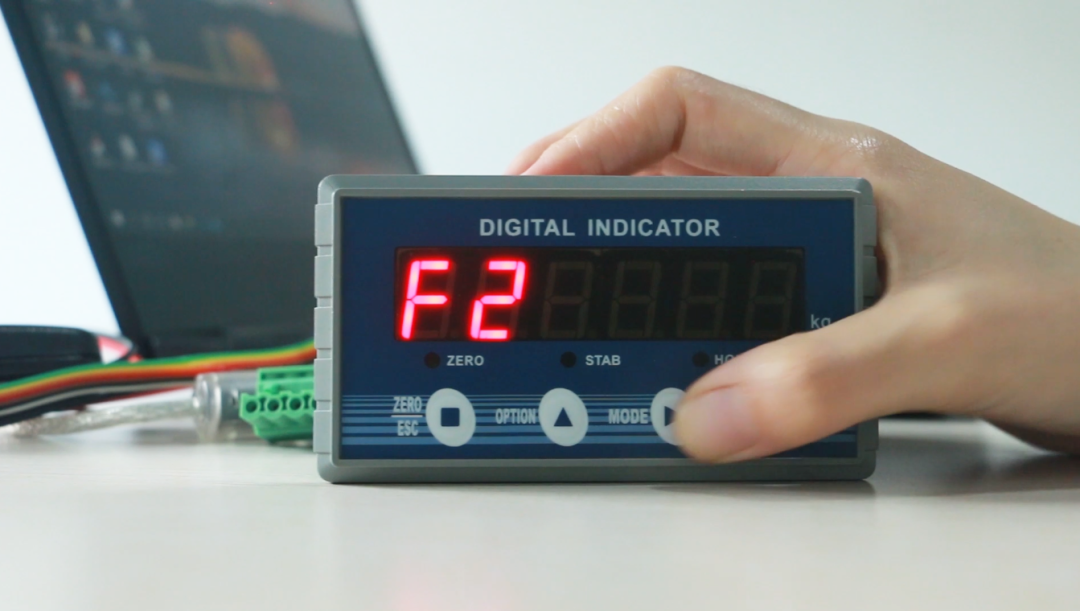

點擊儀表菜單找到通訊參數（F2），進入此項參數。這里以modbus-RTU通訊方式舉例。首先選擇485串口，設置這些串口參數，F(xiàn)2.1從機號01、F2.2波特率選擇38400、F2.3通訊方式選擇Modbus-RTU、F2.4數據格式選擇8-E -1、F2.5 Modbus高字節在前低字節在后。

然后我們打開電腦上的Modbus-Poll軟件，點擊File新建一個地址表，點擊Setup菜單欄里的Read/Write Definition,設置從機號Slave ID 為01（即和稱重儀表通訊參數的從機號一致）。這時我們看到的是No connection 。

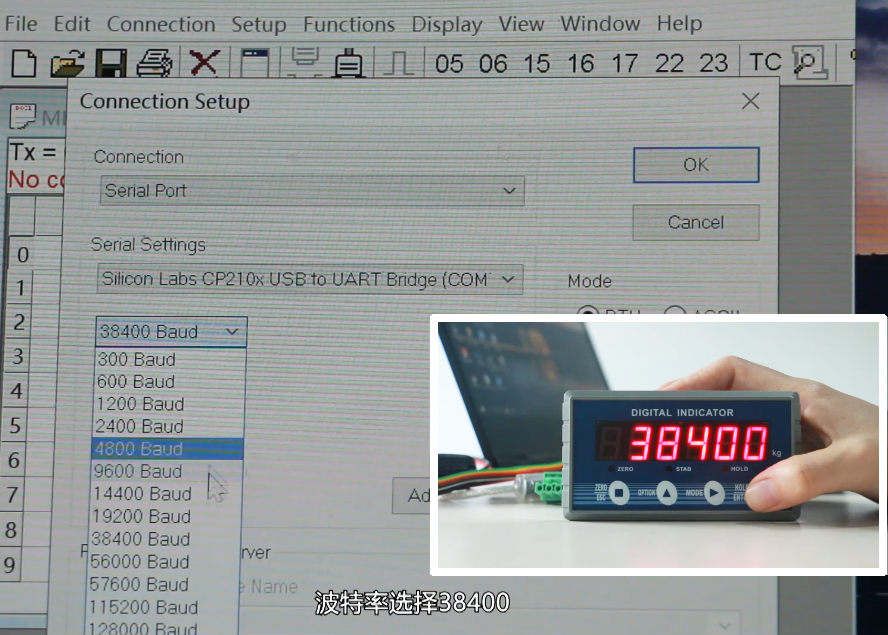

點擊菜單欄上的Connection,在彈框中設置通訊參數，Connection參數選擇串口方式Serial Port,在Serial Setting選擇的端口是上述步驟在設備管理器查詢的端口號為 COM7的端口，波特率是38400、數據格式為8-E-1，注意要保證上位機參數要和稱重儀表通訊參數設置一致，否則會通訊不上。

點擊OK，這時可以看到地址表頂端的No connection消失，TX的數據不斷變化，ERR=0，證明稱重儀表在不斷發送數據，儀表通訊正常。

以上就是稱重儀表通訊故障排查方法，大家可以通過留言告訴小曼還有什么常見問題，希望通過視頻的方式來學習解決。
