GMT-P1稱重顯示器-儀表網口通訊故障排查

本期視頻的主題是《GMT-P1(TCP)稱重控制儀表-稱重顯示器網口通訊故障排查》，主要給大家介紹一下GMT-P1(TCP)稱重控制儀表-稱重控制器網口通訊和在通訊過程中遇到故障應該要如何排查。GMT-P1(TCP)稱重控制儀表網口通訊故障主要有兩大類，一類是硬件，另一類是軟件以及通訊參數設置不匹配。

下面將用Modbus-Poll軟件進行網口通訊故障排查。這里推薦大家下載安裝Modbus-Poll軟件，32位/64位的。本期主題需要準備的工具有：

1) 裝有Modbus-Poll軟件電腦一臺；

2) 能正常通訊的網線一根；

3) 型號為GMT-P1的稱重控制儀表-稱重控制器一臺；

硬件類的主要有以下兩種排查方法：

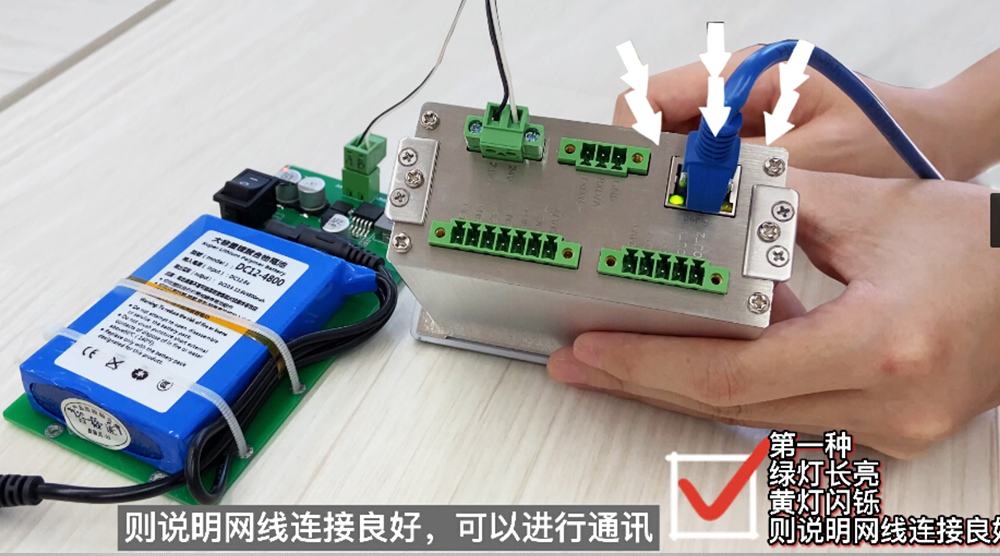

第一種是檢查網線連接是否正常。接好網線，給儀表通電，通過網口插槽處的兩個指示燈來判斷網線連接是否正常：

A. 如果綠燈長亮，黃燈閃爍，則說明網線連接正常;

B. 如果兩個燈一亮一暗的閃，則說明網線接觸不良，可以重新接下網線然后斷電重啟;

C. 如果兩個燈都不亮，有兩種情況，一種是網線沒有接好，只需要將網線接好即可，另一種是儀表網口芯片壞了或儀表網口電路故障，這種情況只能送回返修了。

第二種是檢查外部網絡設備（比如交換機）是否損壞，首先確定了ip地址沒有在用且有效，網線連接也沒有問題，如果儀表IP地址，端口號跟modbus poll的一致，給儀表通電后，Modbus Poll地址表頂端還是出現timeout，此時需要檢查下外部網絡設備，可以換個外部網絡設備網口連接，或者換一臺外部網絡設備。換好之后，連接成功，則說明是外部網絡設備的問題。

第二種是通過命令行來檢查是否通訊成功，給儀表通電，設置好儀表IP地址、端口號，然后打開電腦的命令行窗口cmd，輸入ping+儀表上設置的IP地址，如果通訊成功的話，就會收到來自該IP地址的數據包，如果顯示無法訪問目標主機的話，則表示通訊失敗。

第三種是IP地址重復，給稱重控制儀表通電，網口指示燈顯示正常，Modbus Poll通訊參數與儀表設置的一致，但是還是連接失敗，那么很有可能是因?yàn)檫@個IP地址已經在別的地方使用了，此時可以換一個沒有在用的有效IP地址，或者斷開其他設備的通訊，只保留電腦和儀表的，然后再確保電腦和儀表的IP地址不一致，再連接即可。

綜上所述，排除以上問題，儀表還是有故障，說明產品本身有問題，可以聯系技術支持幫助排查，如果還是不能確定問題，建議聯系我司進行返修。

未來我們會相繼推出我司其他產品相關技術視頻講解，敬請期待。
