GMT-H2稱重變送儀表的I/O和預置點應用

歡迎來到杰曼小課堂，今天跟大家講解一下《GMT-H2的I/O和預置點應用》。

01. I/O的定義

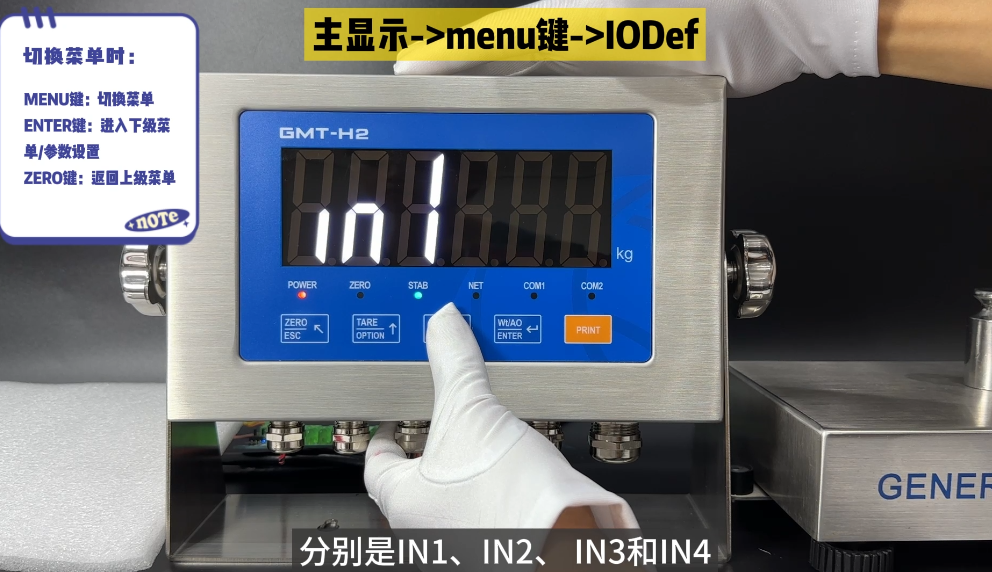

●GMT-H2有4個開關量輸入，分別是IN1、IN2、 IN3和IN4，每個輸入支持定義設定點1（i1）、設定點2（i2）、設定點3（i3）、設定點4（i4）、清零（i5）、去皮（i8）、毛凈重切換（i12）等功能。

●同時GMT-H2還有6個開關量輸出，分別是OUT1、OUT2、 OUT3、OUT4、 OUT5和OUT6，每個輸出支持定義設定點1（o1）、設定點2（o2）、設定點3（o3）、設定點4（o4）、穩定（o5）、溢出（o6）。

02. 預置點設置的定義

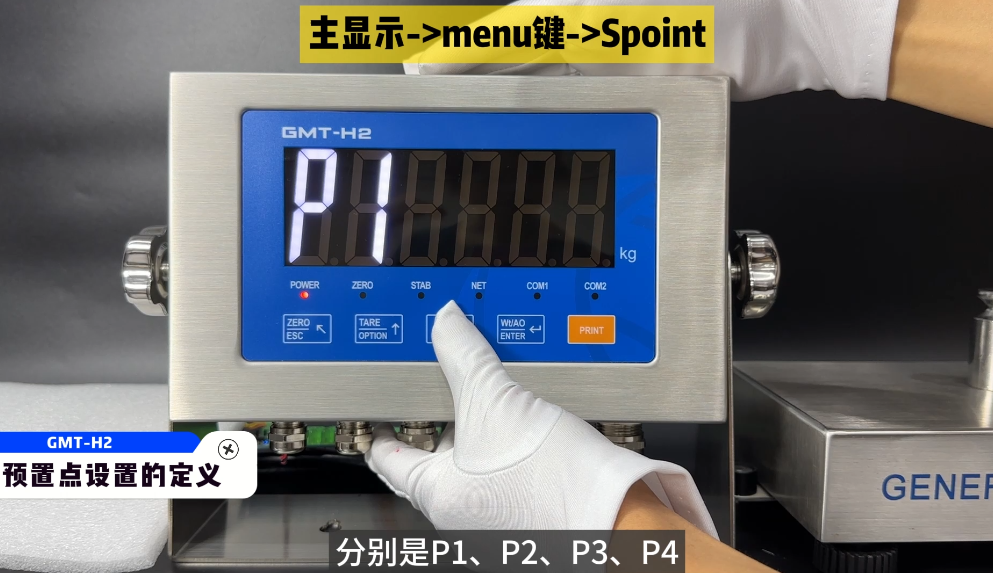

GMT-H2支持4個預置點應用，分別是P1、P2、P3和P4，每個預置點可設置參數P1.1是否需要穩定、P1.2最小持續時間、P1.3有效條件、P1.4設定值1和P1.5設定值2。

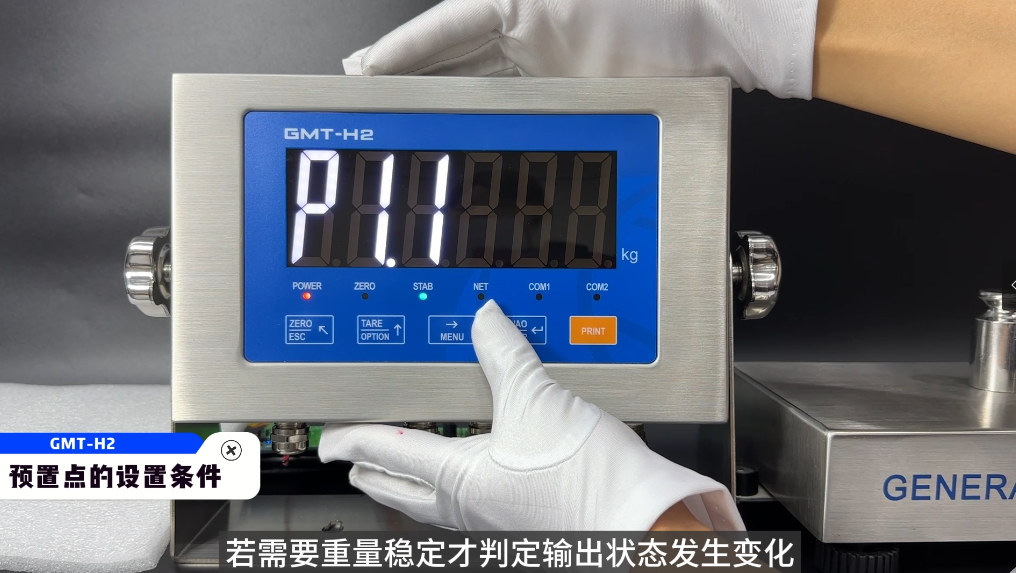

(1) 若需要重量穩定才判定輸出狀態發生變化，則需要設置P1.1為ON，反之設置為OFF；

(2) 若條件狀態發生改變，但需要維持一段時間后才能改變輸出狀態，則需要設置P1.2最小持續時間，如需維持3s,則設置為30，設置為0則表示條件狀態發生改變時，輸出狀態也立即改變;

(3) 若需要重量小于100時條件狀態有效，則需要設置P1.3有效條件為1（即重量小于）和P1.4設定值1為100；

(4) 若需要重量大于200時條件狀態有效，則需要設置P1.3有效條件為5（即重量大于）和P1.4設定值1為200；

(5) 若需要重量介于100和200之間時條件狀態有效，則需要設置P1.3有效條件為8（即重量介于）、P1.4設定值1為100和P1.5設定值2為200。

03. 預置點應用設置

設置預置點參數: P1.1設置為ON（即穩定），P1.2設置為3.0（即3s），P1.3設置為1（即重量小于）, P1.4為100；

設置開關量IO定義:  設置IO輸入IN1為i1(即設定點1)，設置IO輸出OUT1為o1(即設定點1)。

注意：IN1連接外部按鍵1，OUT1連接外部指示燈1。

04. 預置點應用實操

● 當前重量≥100時，不滿足有效條件，連接OUT1的指示燈熄滅；

● 當重量＜100且穩定時，連接OUT1的指示燈點亮，表示預置點1輸出有效且最小持續3s。

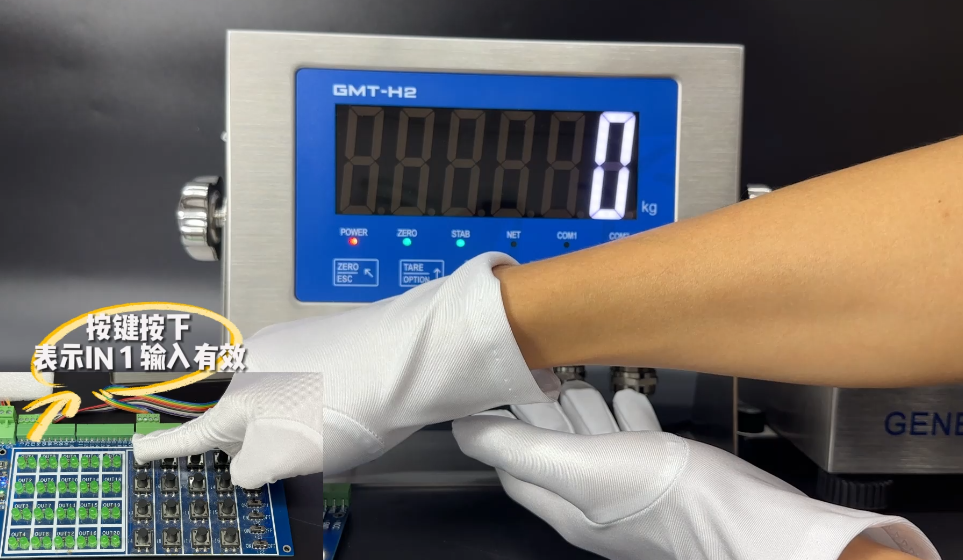

● 此時，按下外部按鍵1表示IN1輸入有效，即使預置點1滿足有效條件，也會被強制輸出無效，需要在條件轉為無效后再次有效才能輸出有效。

以上就是【GMT-H2的I/O和預置點應用】教程啦，更多操作細節請觀看視頻。想要了解其他產品或操作視頻，可掃碼關注【杰曼科技】視頻號：
