M04系列USB升級開機界面說明

2、M04系列USB更新開機界面說明

2.1 U盤內新建文件夾“M04”，并將“M04-Logo.bmp（分辨率800*480）”文件存入“M04”文件夾內，在主顯示界面并且停止?fàn)顟B(tài)下，把U盤插上儀表，會自動彈出“系統提示”對話框 ，提示“按鍵:1-更新固件；2-更新開機界面；Esc-退出”。

如下所示：

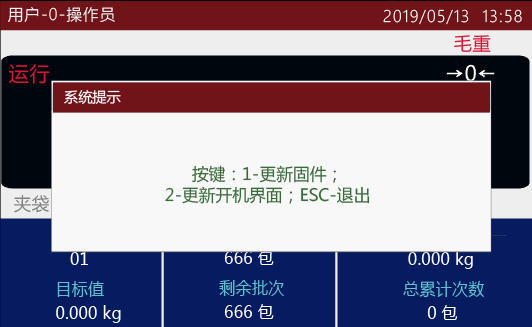

圖1 系統提示框

2.2 按系統提示按數字“2”鍵。則系統提示框內容會變成“是否更新開機界面!  按鍵：Enter-確定，Esc退出”。

如下所示

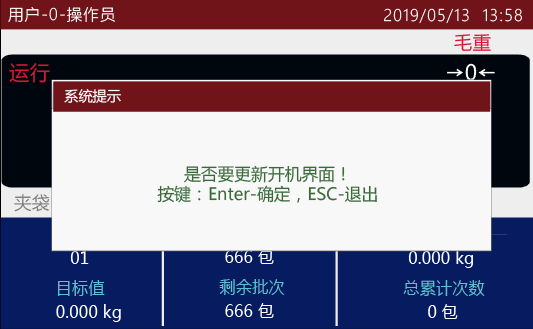

圖2 系統提示框

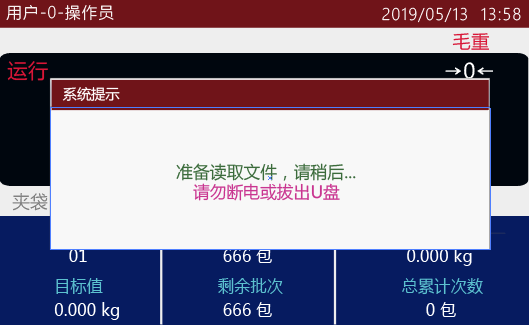

圖3 讀取文件

圖4 寫入文件

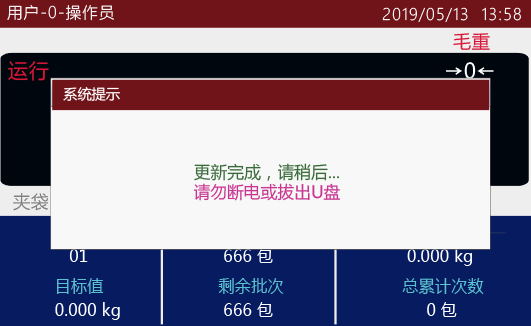

圖5 更新完成

2.3 按Enter鍵，進行開機界面更新，等待寫入完成后自動重啟儀表，更新完成，總共耗時11秒左右，此時拔出U盤即可。如果沒有開機界面會提示”沒有新圖片，請重新選擇!按鍵：1-更新固件，2-更新開機界面”，如果沒有按1/2鍵，而是直接按Enter鍵，會提示”沒有選擇文件,請重新選擇!按鍵：1-更新固件，2-更新開機界面”，有則開始更新過程，此時不允許斷電或拔出U盤。若中途斷電或拔出U盤了，會升級不成功，保留上一個開機界面。再次上電后插入U(xiǎn)盤重新升級即可。
