稱重儀表在灌裝秤中的應用
時間: 2019-08-19 出處: 本站
灌裝秤是一種將液體按照設定的重量灌入容器中的衡器，它基本由灌注槍、稱重平臺以及稱重控制系統組成。接下來，我們來了解稱重儀表在灌裝秤中的應用。
在了解稱重儀表前，首先我們來看灌裝秤的工作原理：當人設定好灌裝秤的灌裝量后，將空桶放在稱臺上進行稱量，隨著人工或者自動去皮操作后，可以開始灌裝操作。此時稱重儀表控制灌注槍的閥門開始灌裝操作，其中秤臺上的稱重傳感器不斷獲取并且傳輸桶的重量到稱重儀表，當灌裝量達到設定重量時，稱重儀表自動給槍頭閥門一個閉合信號，灌裝操作完成。

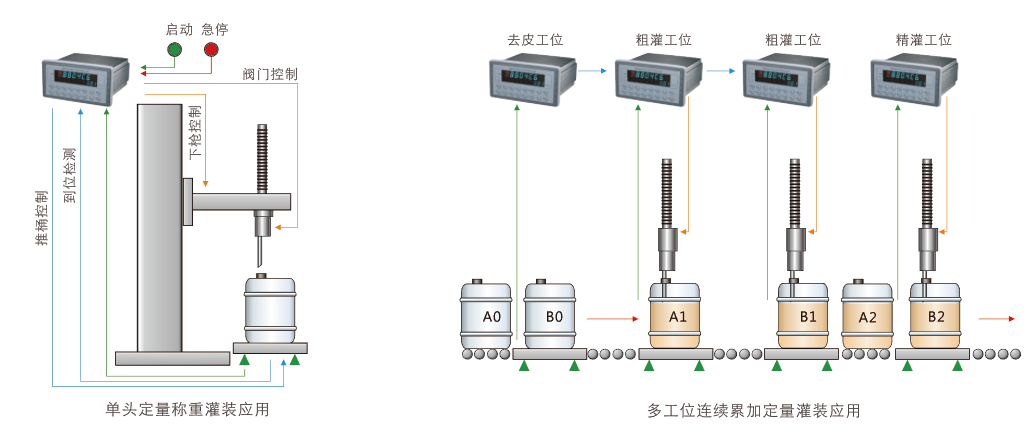

如下圖為單頭灌裝原理圖和多工位連續累加灌裝應用：
在以上灌裝系統中采用杰曼GM8804C-6灌裝秤儀表作為稱重控制設備，GM8806C-6稱重儀表是專用于液體灌裝秤的控制儀表，它額外擁有撞桶保護以及掉桶監測等功能，使用方便，功能齊全。
撞桶保護：灌注槍下槍時，若槍頭撞到桶的邊緣，碰撞的力度會影響灌裝精度，此時GM8804C-6自動報警并控制系統停歇。
掉桶監測：若加料時桶從稱臺滑落，GM8804C-6立即自動報警并控制系統停止加料。
稱重儀表GM8804C-6技術特點：
1、自動累計功能
2、可通過串口連接GM8897觸摸屏
3、自動去皮、皮重檢測和毛凈重灌裝，防撞桶、掉桶檢測保護等功能（GM8804C-6）
—RS232/485串口通訊+PROFIBUS總線
—模擬量輸出（4-20mA、0-20mA、0-5V、0-10V）+ PROFIBUS總線
—RS232/485串口通訊+打印機
—RS232/485串口通訊+模擬量輸出（4-20mA、0-20mA、0-5V、0-10V）
